パソコンとプリンターの接続方法の色々

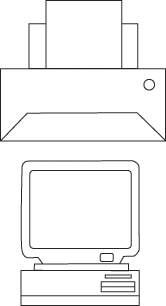

◎一般的な接続方法

→

◎複数のパソコンとプリンタを接続方法

ところが最近では会社ばかりか家庭内でも複数のパソコンやプリンターを利用するようになり

のような状態が多数見受けるようになってきました。それらを「どのように接続するか」

予算は検討する大きな要素ですが、予算だけに目を向けて設置計画を建てると、将来パソコンを展開させて行く場合に問題になる場合があります。

このページではＬＡＮを理解して頂き「パソコンの有効利用をして頂くための資料としてに開設しました。

１）２台までのパソコンでプリンターを共用する場合

※使用毎にプリンターコードを差し替える場合は除外します。

接続図	備考	予算額
接続図	備考	品名	数量	単価	定価

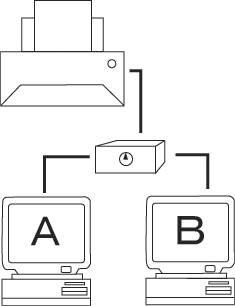

	プリンターの切替えスイッチの場合【長所】１）技術的知識は殆ど不要【短所】１）発展性は殆どない。２）印刷時に切替スイッチを確認する必要ある。３）パソコン数やプリンタ数が変更される度に、切替機を買換える必要がある。	プリンタ切替機 (MDP-21H) プリンターケーブル (KＤＶ-P1) アンフェノール３６ピン (KPB-P2) 合計金額	１２１	￥4,800 ￥1,500 ￥1,800	￥4,800 ￥3,000 ￥1,800 ￥9,600
	簡易的なＬＡＮ接続の場合【長所】１）直接プリンターに繋がっていないパソコンからも自分に繋がったプリンターのように使用出来る(プリンターの共有という)。２プリンターだけでなく繋がったもう１台のパソコン内のハードディスクを自分が使用しているパソコンに接続されたハードディスクのように使用出来る。（ファイルの共有という）。【短所】１）多少のＬＡＮ知識が必要。２）プリンターが接続されたパソコンが起動してない場合にはプリンターが使用出来ない。３）パソコンは２台しか接続出来ない。４）パソコンの台数以上のプリンタは接続出来ない。	ＬＡＮボード (LGY-PCI-TXC) ＬＡＮケーブル (ETP-5M) 延長コネクタ付きクロス　　　　　　　ケーブルプリンターケーブル (KＤＶ-P1) 合計金額	２１１１	\1.800 \| \1.400 \980 \1.500	\3.600 \1.400 \980 ￥1,500 \7.480

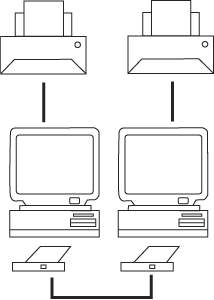

	上記と同じ下記は追加分【長所】３）２台のパソコンから同時に２台のプリンターを使用出来る。 (互いに自分に接続されたプリンタ／互いに相手に接続されたプリンタ)	上記以外に「プリンターケーブル」がもう１本必要となる

２）複数のパソコンを接続するには

上記の方法ではパソコンは２台しか接続出来ません。

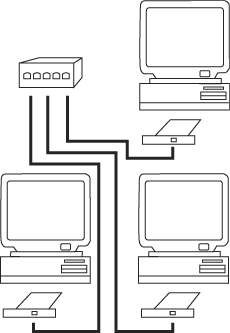

そこでハブ（後日のためにスイッチングハブが便利）が使われるようになり、左図のような接続が多くなってきました。

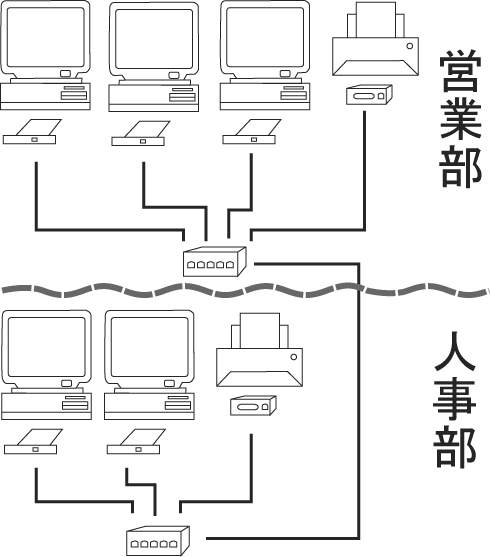

また左図のように、プリンターに「プリンターサーバー」と言う部品を付けることで、プリンターを１つのパソコンのように扱えるようにもなり下図のような複雑な接続も可能となってきてます。
※メルコ社製の１ポート用のプリンターサーバー(LPV-TX1)はタバコ箱程度のサイズで、１個が \9.800- です。

接続図	備考	予算額
接続図	備考	品名	数量	単価	定価
	本格的なＬＡＮ接続の場合【長所】１）「簡易的なＬＡＮ接続」と違い、Ａのパソコンが起動してなくともＢのパソコンから印刷出来る。２）ルータを何台か接続することで接続出来るパソコンやプリンターの制限が解除される。３）どのパソコンからでも自由にプリンタが使用に出来る。【短所】１）高度なＬＡＮ知識が必要。２）数台の接続の場合は高価になる。	ＬＡＮボード (LGY-PCI-TXC) スイッチングハブ (LSW10/100-8N) プリンターサーバー (LPV-TX1) ＬＡＮケーブル (ETP-5M) 合計金額	２１１３	\1.800 \5.980 \9.800 \1.400	\3.600 \5.980 \9.800 \4.200 \23.400
